更新時間：2026-6-13 點擊:732次有機薄膜電熱電容器核心結構分為心子和外殼兩大主體部分，屬于水冷式箱式結構設計，適配大功率電熱設備運行需求。
1.核心心子（電容功能主體）
心子由多個并聯元件卷制而成，核心功能層組成：
介質：以粗化聚丙烯薄膜搭配高性能絕緣液體（如二芳基乙烷，無PCB）組成復合介質，部分型號也可采用聚酯、聚苯硫醚等有機材料；部分產品采用金屬化聚丙烯薄膜，可實現自愈功能——局部擊穿后能自動恢復絕緣性能，提升可靠性。
極板：采用高純鋁箔作為導電極板，承擔電荷存儲與傳輸作用。
輔助結構：心子公共極板一側焊接有冷卻水管，用于帶走大功率運行產生的熱量，保障連續工作穩定性。

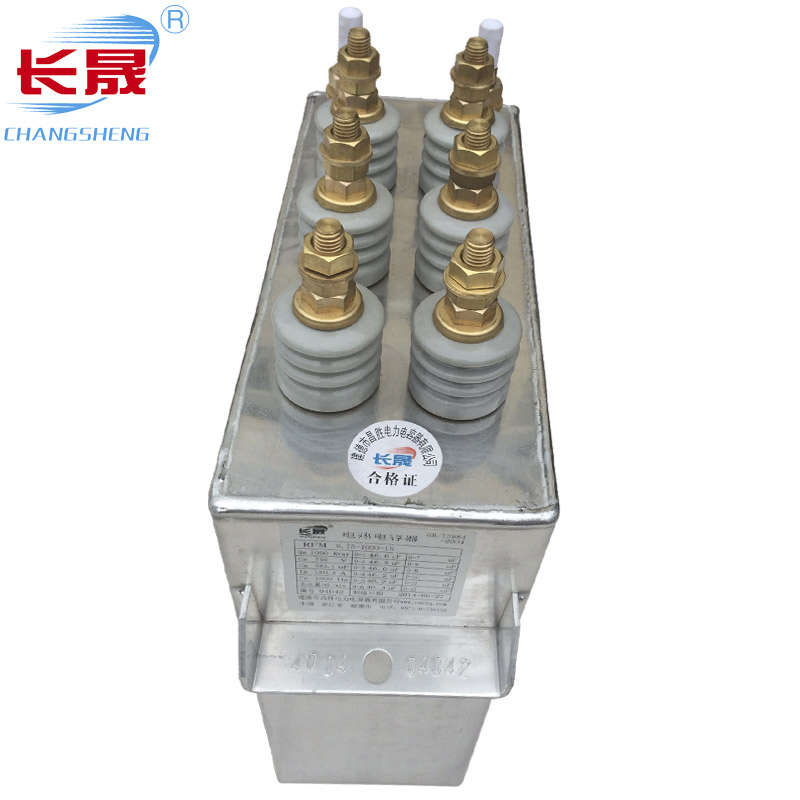

2.外部外殼（防護與安裝載體）
外殼多為長方體箱式結構：
材質：一般由鋁合金板或鋼板彎焊制成，部分特*殊型號采用黃銅板。
外部配件：兩側壁焊有供吊運、安裝的支架；箱蓋上設置有進出水管和瓷套銅接線端子，用于電路引出。
內部填充：外殼內部除心子外，充滿性能優良的絕緣液體，起到絕緣和散熱輔助作用。
作為通用有機薄膜電容器的特*殊分支，它在普通卷繞式結構（一層介質一層電極交錯卷繞）的基礎上，增加了專*用水冷設計，適配中高頻高壓的大功率電熱場景需求。
以上是有機薄膜電熱電容器的結構介紹，希望可以幫助到大家。
